Conhecendo a placa-mãe – Parte 02

Continuação....

10 SLOTS AGP –  Accelerated Graphics Port, o conhecido slot AGP, foi produzido especialmente para a utilização de placas de vídeo. Por mais que esteja tecnicamente ultrapassado, O barramento AGP ainda é utilizado por alguns desenvolvedores de hardware. As empresas desenvolvedoras de hardware geralmente não fornecem muito suporte técnico para este tipo de placas, pois o número de usuários equipados com barramento AGP está diminuindo, com o barateamento de placas mãe com suporte a PCI-Express.

11 CONECTORES DE ALIMENTAÇÃO –  O conector de alimentação é o local onde você deve conectar a fonte (a qual distribui energia elétrica à placa e todos os demais componentes) à placa-mãe. Existem dois modelos padrão: os AT e os ATX. O primeiro é mais antigo, e praticamente já está fora de linha.

O segundo é o mais atual, e é o mais usado. Há também conectores auxiliares que servem para suprir a demanda de energia do processador, fazendo com que haja maior estabilidade no funcionamento. Vale lembrar que a fonte é um item de extrema importância para o bom funcionamento do computador.

12 BIOS –  É no BIOS que se localiza o software do Setup, local onde você configura os dispositivos da placa-mãe. Lá é possível desativar dispositivos on-board (USB, som, rede, etc.), ajustar data/hora, configurar velocidade do processador, dentre outros. Para acessá-lo, basta você pressionar a tecla DEL logo após seu computador ligar (em alguns computadores a tecla de acesso pode ser outra).

13 BATERIA –  Muitas pessoas não sabem, mas o computador faz uso de uma bateria. Essa bateria é responsável por manter o chip do BIOS (Basic Input/Output System) configurado (o que também significa manter as informações da data e hora do sistema), o qual é responsável pelo controle básico do hardware.

14 SOQUETE DO PROCESSADOR – Uma das principais características de uma placa-mãe é qual o soquete que ela possui. O soquete é o lugar onde é encaixado o processador, e de acordo com a quantidade de pinos para encaixe que ele possui é que definimos qual é o soquete. Tecnicamente, isso é chamado de pinagem, e é o que define qual família de processadores é suportado pela placa.

Os principais modelos de soquete usados hoje são o soquete 775 da Intel, o qual serve para modelos  Core 2 Duo, Pentium 4, Pentium D e Celeron D, e o soquete AM2/AM2+ da AMD, que é o soquete utilizados pelos processadores Phenom, Athlon 64 e Sempron.

15 CHIPSET –  Outro componente de grande importância nas placas-mãe é o Chipset. É ele quem controla os barramentos, acesso à memória, dentre outros. Hoje em dia, ele é divido em dois (na maioria das vezes), que são a Ponte Norte (North Bridge) – que controla a memória, barramento de vídeo (slot AGP ou slot PCI-Express), e transfere dados com a Ponte Norte – e a Ponte Sul (South Bridge) – que controla componentes, periféricos, tais como HDs, portas USB, barramentos PCI, dispositivos de som e rede, O Chipset é também uma espécie de delimitador de capacidade nas placas-mãe. É ele quem vai definir qual a quantidade e tipo de memória suportada, quantos e quais tipos de HDs serão suportados (por exemplo, HDs SATA), qual a velocidade máxima que o processador que será ligado à placa-mãe poderá ter, dentre outros.

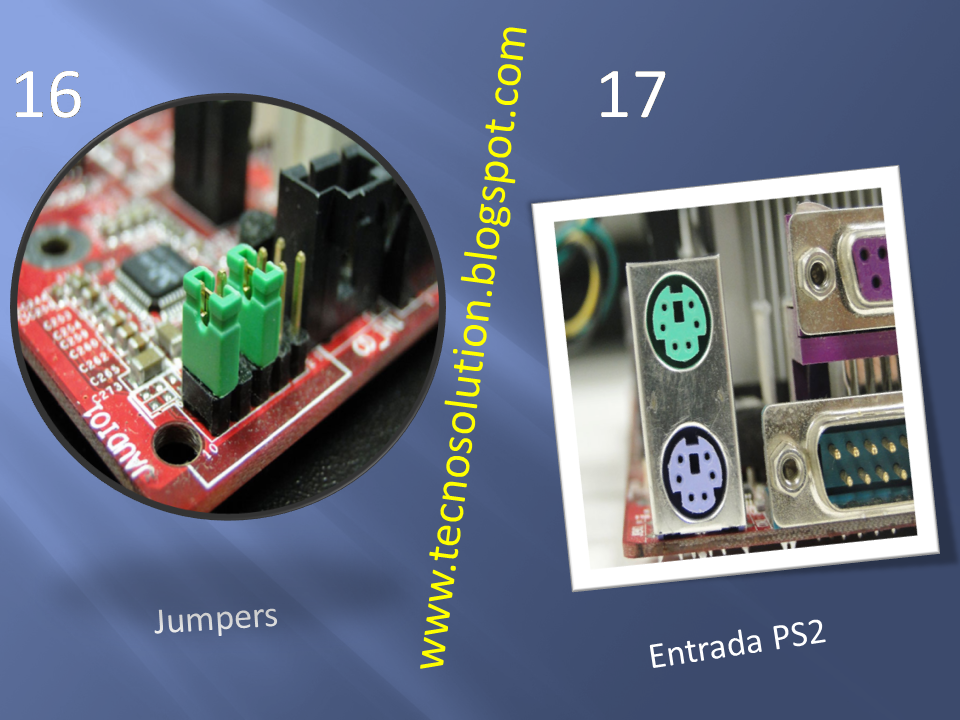

16 JUMPERS – Muito pequenos, os jumpers são pecinhas plásticas que permitem a configuração física de placas e sistemas. A bateria interna do computador só pode ser configurada por meio de jumpers.

17 ENTRADA PS2 –  As portas PS/2 servem para conexão do mouse e do teclado no computador. A maior vantagem de utilizar mouses e teclados com este padrão de conexão é que assim ficam liberadas mais portas USB em seu computador.

18 ENTRADAS USB, DE REDE E MULTIMÍDIA –  As portas USB são, com certeza, as entradas mais versáteis presentes na placa-mãe, pois a maioria dos dispositivos atualmente possuem conectores USB. A entrada de rede é o que garante o acesso à internet da maioria dos usuários, enquanto os conectores multimídia permitem a conexão de microfones e caixas de som externas, ou fones de ouvido.

19 ENTRADAS SERIAIS – Embora não sejam muito utilizadas atualmente, muitos computadores ainda possuem as famosas portas seriais no computador. Isto porque ainda existem monitores e mouses que fazem uso desta tecnologia para se comunicar com a placa-mãe.
